A DC uros-naaras 433MHz kaukosäädinkytkintarjoaa kätevän tavan ohjata yhteensopivia tasavirtalaitteita langattomasti. Sen sijaan, että käyttäisivät fyysisesti kytkintä tai ohjaisivat ohjauskaapelia laitteeseen, käyttäjät voivat lähettää langattoman signaalin 433 MHz:n etälähettimen kautta DC-virtalähteen ja kuorman väliin kytkettyyn vastaanotinmoduuliin. Tämä järjestely on hyödyllinen valaistukseen, pieniin sähkölaitteisiin, pääsyjärjestelmiin, automaatioprojekteihin, ohjauspaneeleihin ja muihin pienjännitesovelluksiin.
Langattoman kytkimen valinta ja asennus edellyttää kuitenkin muutakin kuin vain uros- ja naaraspuolisten tasavirtaliittimien yhteensovittamista. Jännite, virta, liittimen napaisuus, vastaanottimen lähtökokoonpano, toimintaetäisyys, ympäristöolosuhteet, häiriöt ja kuormitusominaisuudet voivat kaikki vaikuttaa suorituskykyyn. Tämä opas selittää keskeiset tekniset näkökohdat, jotta ostajat, asentajat ja järjestelmäintegraattorit voivat välttää yhteensopivuusongelmia ja rakentaa luotettavamman langattoman ohjausratkaisun.

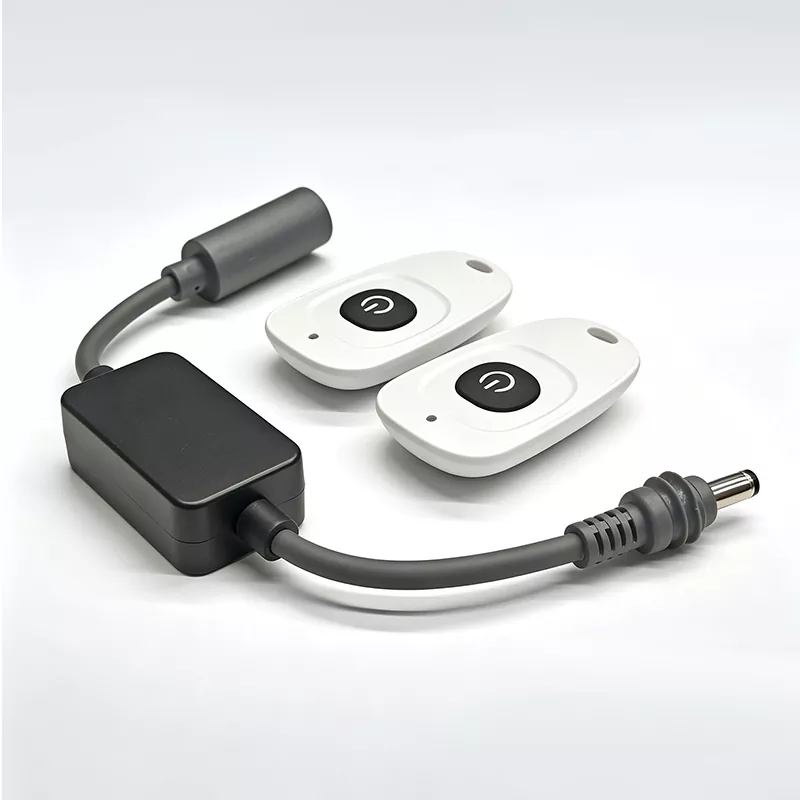

DC-uros-naaras 433MHz:n kauko-ohjainkytkin on langaton kytkinkokoonpano, joka on suunniteltu ohjaamaan DC-sähkökuormaa etänä. Se sisältää tavallisesti DC uros- ja naarasliittimet sekä 433 MHz:n langattoman vastaanottimen ja etälähettimen. Liitinjärjestely mahdollistaa laitteen integroinnin olemassa olevaan tasavirtapiiriin ilman laajoja uudelleenjohdotuksia.
Peruskonsepti on suoraviivainen: DC-virtalähde syöttää sähköä kytkentämoduulille, kun taas 433 MHz kaukosäädin antaa langattoman komennon. Kun vastaanotin tunnistaa oikean signaalin, sen sisäinen kytkentäpiiri muuttaa tilaa ja ohjaa kytkettyyn kuormaan syötettyä tehoa.
Tämä malli voi ratkaista useita yleisiä ongelmia. Laitteet voidaan asentaa paikkoihin, joihin on vaikea päästä käsiksi, fyysistä kytkintä voi olla vaikea asentaa tai käyttäjien on ehkä ohjattava useita laitteita etäältä. Langaton DC-kytkentäratkaisu voi vähentää kaapelien reititystä ja tehdä päivittäisestä käytöstä mukavampaa.
Toimintaprosessi koostuu yleensä neljästä vaiheesta: lähetys, vastaanotto, dekoodaus ja kytkentä. Kun kaukosäätimen painiketta painetaan, lähetin tuottaa koodatun radiotaajuisen signaalin 433 MHz:n kaistan ympärille. Vastaanotinmoduuli kuuntelee vastaavaa signaalia ja tarkistaa, vastaako se ohjelmoitua ohjauskoodia.
Onnistuneen tunnistuksen jälkeen vastaanotin aktivoi kytkentäpiirinsä. Tuotesuunnittelusta riippuen tämä voi kytkeä kytketyn tasavirtakuorman päälle tai pois päältä, vaihtaa eri toimintatilojen välillä tai laukaista hetkellisen lähdön.
Lähettää langattoman komennon.
Sisältää koodatut ohjaustiedot.
Vastaanottaa ja vahvistaa signaalin.
Ohjaa kytketyn kuorman tehoa.
Todellinen suorituskyky riippuu lähettimen tehosta, vastaanottimen herkkyydestä, antennin suunnittelusta, asennusympäristöstä, esteistä, sähköisestä melusta ja laitteen käyttämästä 433 MHz protokollasta.
| Komponentti | Toiminto | Mitä tarkistaa |
|---|---|---|
| DC-urosliitin | Yhdistetään yhteensopivaan tasavirtapistorasiaan tai -kaapeliin. | Koko, napaisuus, virran arvo. |
| DC naarasliitin | Tarjoaa yhteyden DC-kuormaan. | Vastaavat pistokkeen mitat ja napaisuus. |
| RF-vastaanotin | Vastaanottaa etäkomennot. | Taajuus, alue, koodausmenetelmä. |
| Kytkentäpiiri | Ohjaa kuorman virtaa. | Jännite ja virtakapasiteetti. |
| Kaukolähetin | Lähettää käyttäjäkomennot. | Yhteensopivuus ja toimintaetäisyys. |
Sähköinen yhteensopivuus on yksi tärkeimmistä näkökohdista valittaessa langatonta tasavirtakytkintä. Mekaanisesti sopiva tuote voi silti olla sähköisesti sopimaton. Ostajien tulisi tarkistaa täydellinen tekninen tiedote sen sijaan, että luottaisivat vain tuotteen nimeen.
Kompakti liitinpohjainen muoto tekee tämän tyyppisestä langattomasta kytkimestä sopivan moniin pienjänniteohjausskenaarioihin. Se voi olla erityisen hyödyllinen, jos uuden langallisen ohjauslinjan asentaminen pidentää asennusaikaa tai luo epämukavan käyttöliittymän.
LED-nauhojen, lamppujen, kaappivalojen, koristevalaistuksen ja muiden yhteensopivien DC-valaistustuotteiden kaukosäädin.
Kätevä langaton ohjaus valituille pienjännitelaitteille ja automaatioprojekteille.
Hyödyllinen yhteensopivien LED-kylttien ja näytön valaistuksen etäkytkemiseen.
Käytännöllinen komponentti prototyyppeihin, harrastusprojekteihin, koulutusjärjestelmiin ja räätälöityihin ohjaimiin.
Voidaan liittää sopiviin pienjänniteohjauspiireihin, joissa tarvitaan langatonta aktivointia.
Soveltuu valikoituihin pienjänniteapuohjaussovelluksiin sähkö- ja turvallisuustarkastuksen jälkeen.
Asennus tulee aloittaa, kun virta on katkaistu. Ennen kuin liität mitään, selvitä tasavirtalähde, ohjattu kuorma, liittimen napaisuus ja kytkimen nimellisjännite ja virta.
Yksittäisissä projekteissa liitinten yhteensopivuus ja sähköluokitukset ovat yleensä etusijalla. OEM-, tukkumyynti- ja järjestelmäintegraatioprojekteissa lisätekijät, kuten räätälöinti, pakkaus, tuotannon johdonmukaisuus, laadunvalvonta ja pitkän aikavälin toimituskyky, ovat yhtä tärkeitä.
| Vaatimus | Suositeltu tarkistus |
|---|---|
| Sähköinen yhteensopivuus | Jännite, virta, napaisuus, liittimen tiedot. |
| Langaton suorituskyky | 433MHz yhteensopivuus, kantama, antennirakenne, häiriönkestävyys. |
| Sovellusympäristö | Lämpötila, kosteus, pöly, kotelointivaatimukset. |
| Tuotantovaatimukset | MOQ, läpimenoaika, laadun johdonmukaisuus, pakkaus, räätälöinti. |
Luotettavan toimittajan tulee pystyä tarjoamaan selkeät tekniset tiedot ja vastaamaan käytännön kysymyksiin liittimien koosta, sähköarvoista, etäpariliitosta, kytkentätavoista, tuotannon toleransseista ja sovellusrajoituksista.
Langattomat kytkimet ovat yleensä yksinkertaisia käyttää, mutta asennusvirheet ja ympäristöolosuhteet voivat aiheuttaa odottamatonta toimintaa. Seuraava tarkistuslista voi auttaa eristämään yleisiä ongelmia.
| Ongelma | Mahdollinen syy | Suositeltu tarkistus |
|---|---|---|
| Ei vastausta | Ei virtaa tai väärä pariliitos. | Tarkista virtalähde ja etäpariliitos. |
| Lyhyt toiminta-alue | Esteet tai RF-häiriöt. | Siirrä vastaanotin ja tarkista antennin sijoitus. |
| Lataus ei toimi | Väärä jännite, napaisuus tai ylikuormitettu lähtö. | Tarkista sähkötiedot. |
| Ajoittainen toiminta | Heikko signaali, epävakaa virta tai häiriö. | Tarkista virran vakaus ja RF-ympäristö. |
Nämä edut ovat erityisen arvokkaita jälkiasennusprojekteissa, tilapäisasennuksissa, tee-se-itse-elektroniikassa ja tuotteissa, joissa puhdas ulkonäkö on tärkeää.
Ei välttämättä. Saman nimellistaajuuden jakaminen ei takaa yhteensopivuutta. Lähetin ja vastaanotin voivat käyttää erilaisia koodausmenetelmiä, protokollia, pariliitosproseduureja tai signaalimuotoja. Varmista aina, että kaukosäädin ja vastaanotin on suunniteltu toimimaan yhdessä.
Kyllä. Väärän kokoinen liitin voi aiheuttaa löystymisen, lisääntyneen kosketusresistanssin, ajoittaisen toiminnan tai täydellisen yhteensopimattomuuden. Sekä ulkohalkaisija että tapin sisämitat tulee tarkistaa tarvittaessa.
Se voi ohjata yhteensopivaa DC-LED-valaistusta, kun valaistuksen jännite, virta, liitinkokoonpano, napaisuus ja kytkentävaatimukset ovat tuotteen teknisten vaatimusten mukaisia. Tarkista aina kuormitus ennen asennusta.
Seinät, metallirakenteet, sähkölaitteet, antennin suunta, asennuspaikka, akun kunto ja radiohäiriöt voivat vaikuttaa langattoman verkon kantamaan. Ilmoitettu vaihteluväli on yleensä ymmärrettävä testiolosuhteen arvoksi eikä takuuksi jokaiselle asennukselle.
Soveltuvuus riippuu kytkimen jännitteestä ja virrasta sekä kuorman ominaisuuksista. Suuritehoiset tai induktiiviset kuormat voivat vaatia sopivasti mitoitettua relettä, kontaktoria, ajuria tai muuta ohjausarkkitehtuuria sen sijaan, että kuorma yhdistettäisiin suoraan pieneen langattomaan kytkentämoduuliin.
Ostajien tulee kysyä jännite- ja virtaluokituksista, liittimen teknisistä tiedoista, langattomasta protokollasta, toiminta-alueesta, kytkentätilasta, laaduntarkastuksesta, näytteiden saatavuudesta, MOQ:sta, pakkauksesta, mukautusvaihtoehdoista, tuotannon läpimenoajasta ja myynnin jälkeisestä teknisestä tuesta.
433 MHz:n DC-uros-naaras-kaukosäädinkytkin voi tarjota käytännöllisen langattoman ohjausratkaisun yhteensopiville tasavirtakäyttöisille laitteille. Sen suurin arvo tulee yhdistämällä yksinkertaiset DC-liitännät kätevään radiotaajuuksien ohjaukseen, mikä tekee siitä hyödyllisen valaistuksessa, automaatiossa, opasteissa, elektroniikassa, jälkiasennusprojekteissa ja muissa pienjännitesovelluksissa.
Luotettavan suorituskyvyn avain on asianmukainen yhteensopivuus. Ennen kuin ostat tai asennat kytkimen, tarkista tasajännite, maksimivirta, liittimen mitat, napaisuus, langaton yhteensopivuus, kytkentätila, ympäristöolosuhteet ja odotettu toiminta-alue. Kaupallisten ja OEM-projektien osalta tulee myös arvioida toimittajan kyky, tuotteen johdonmukaisuus, räätälöintituki ja laadunvalvonta.
TLD Electronics (HK) Co., Limitedvoi tarjota ammattimaista tukea asiakkaille, jotka etsivät DC-kytkentäkomponentteja ja langattomia ohjausratkaisuja. Jos kehittelet uutta tuotetta, hankit komponentteja tukkumyyntiä varten tai etsit sopivaa kokoonpanoa tiettyyn sovellukseen,ota meihin yhteyttätarvitsemasi jännitteen, virran, liittimen tekniset tiedot, ohjausetäisyys, määrä ja sovellustiedot. Selkeä tekninen vaatimus auttaa toimittajaa suosittelemaan sopivampaa ratkaisua ja vähentämään yhteensopivuusongelmia ennen tuotantoa.
