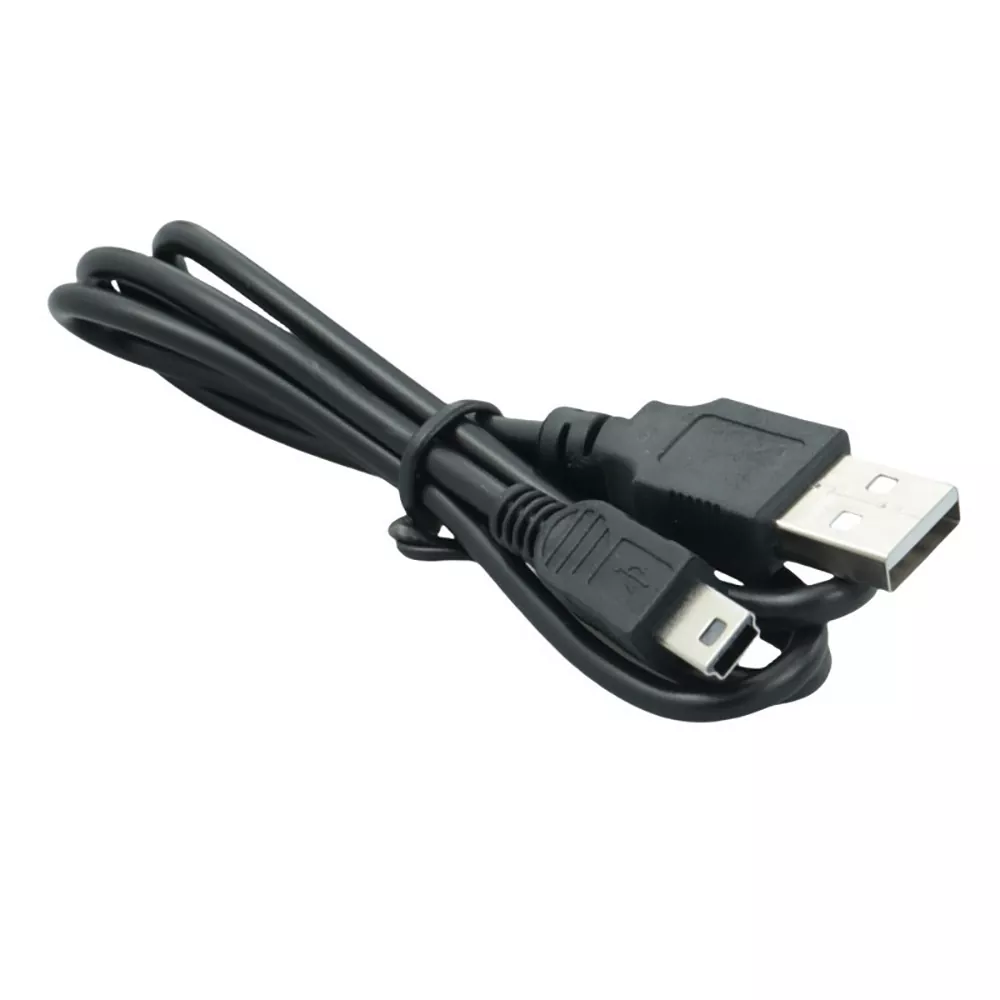

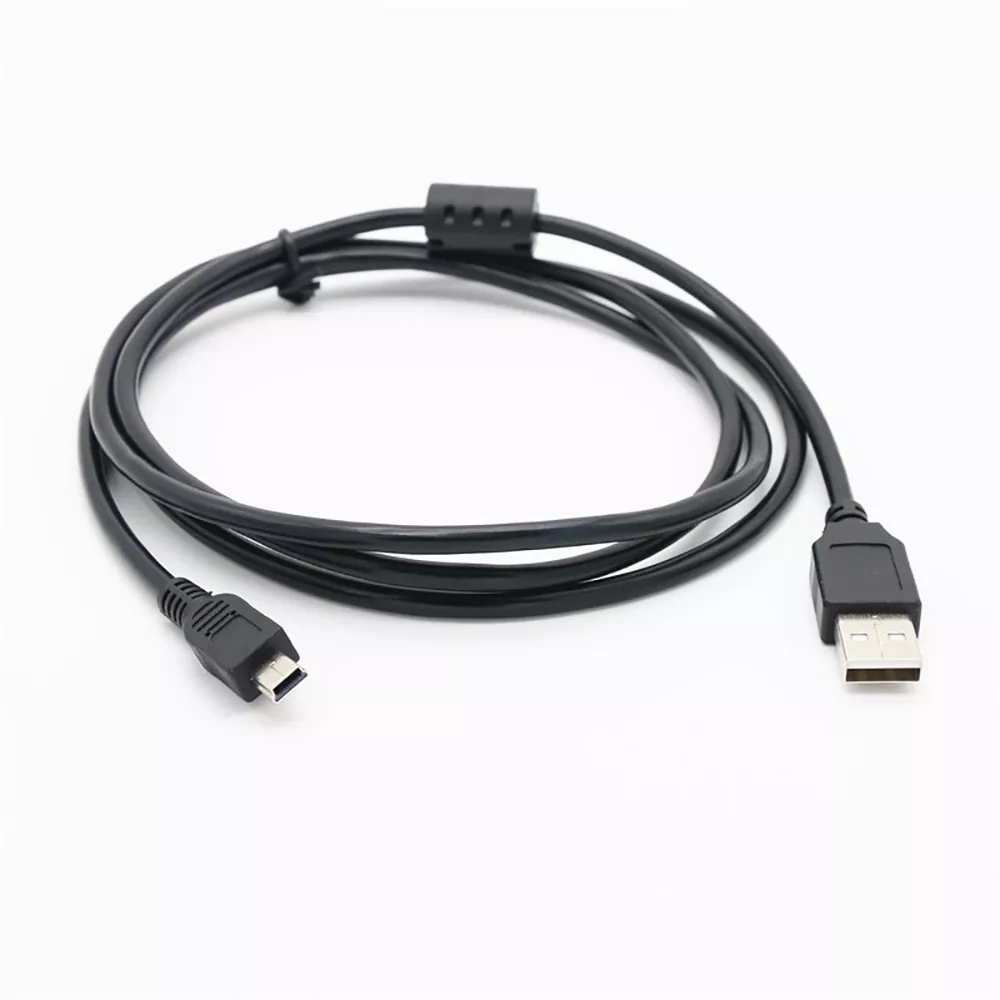

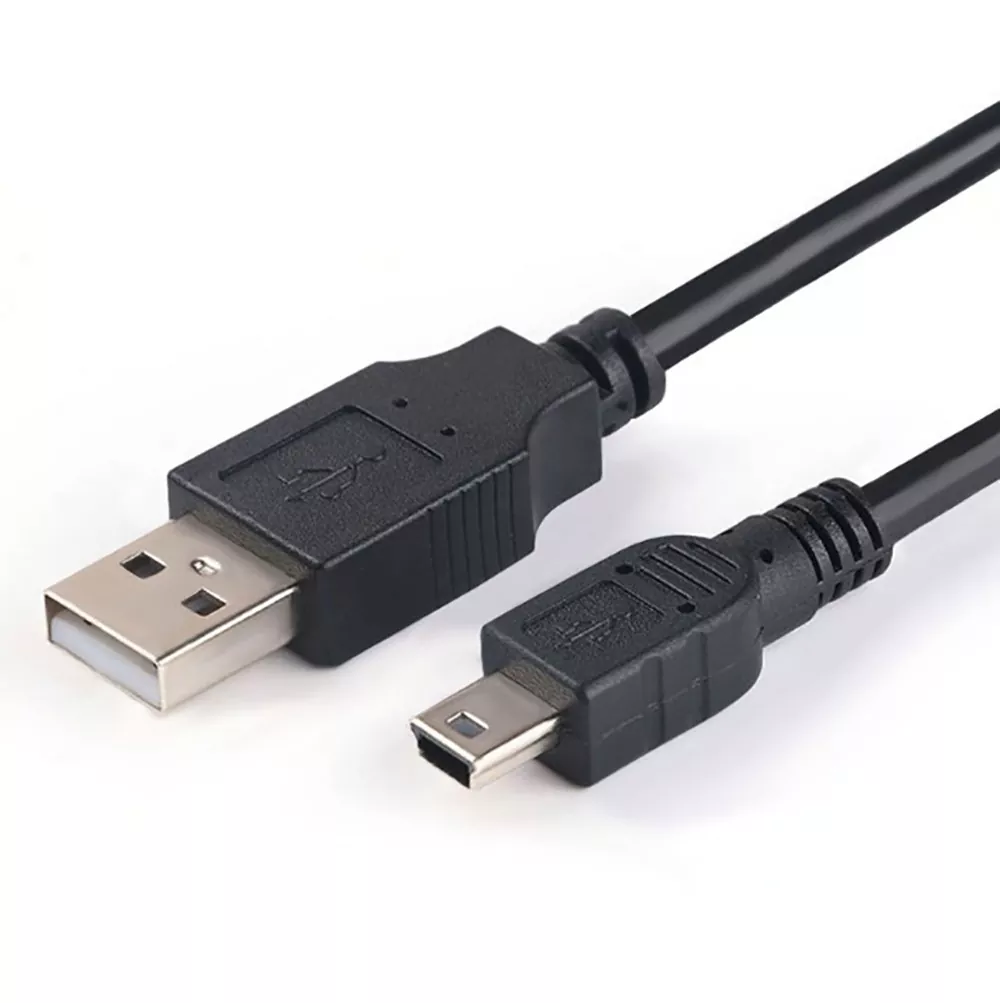

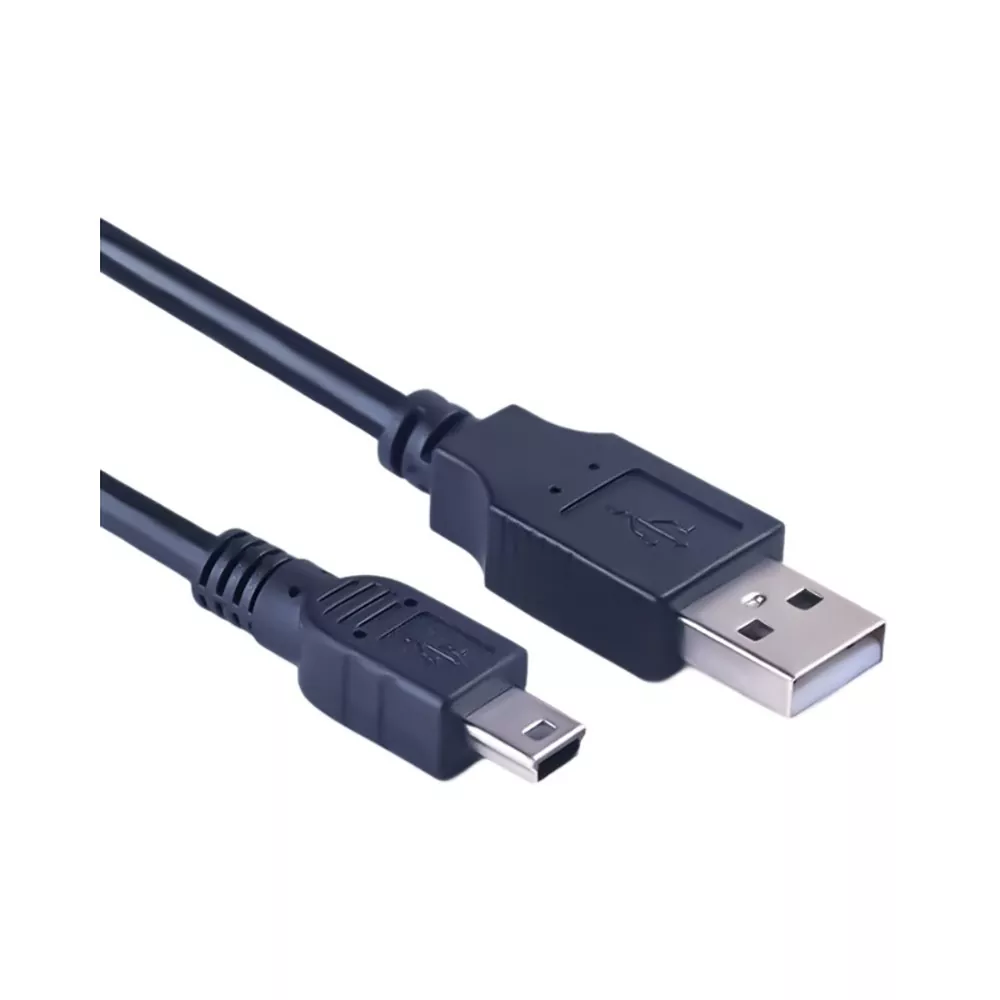

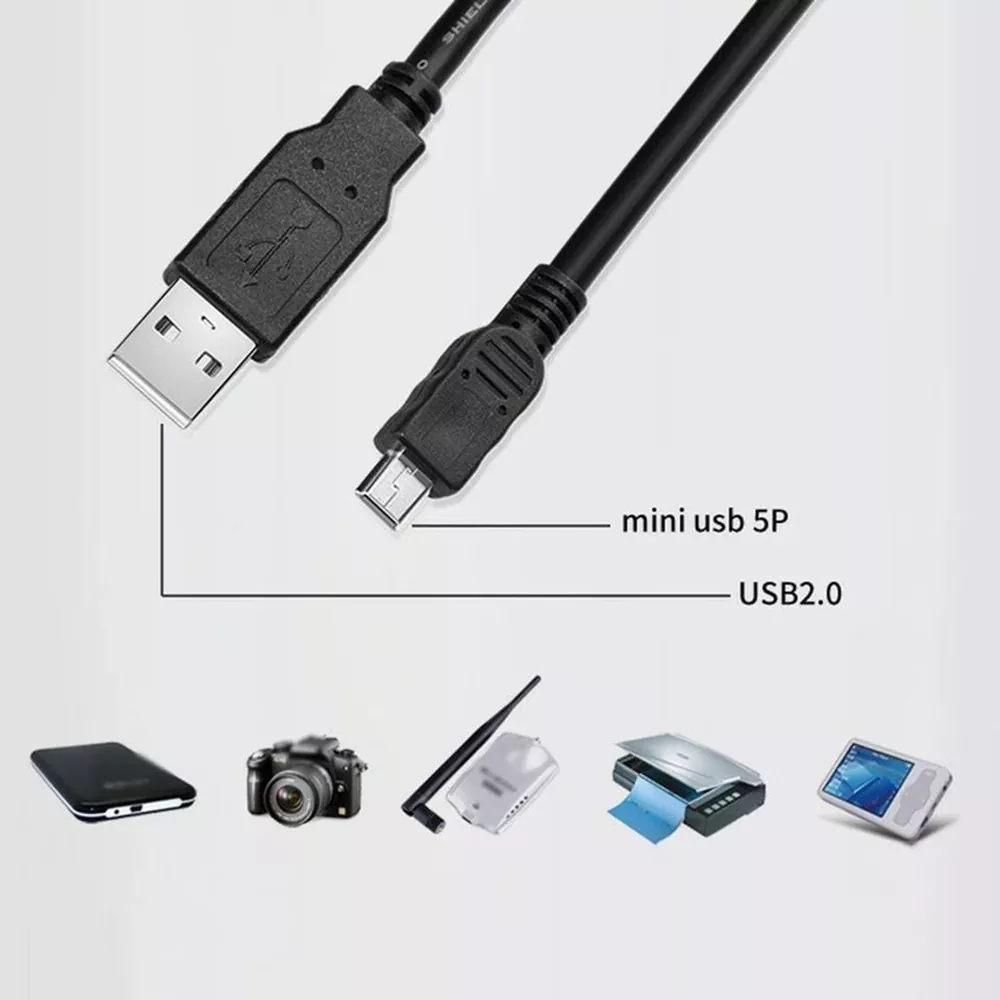

USB 2.0 A uros-mini B -kaapeli

TLD Electronicin USB 2.0 A Male - Mini B -kaapeli, kiinalainen USB-kaapeli valmistaja ja tehdas on rakennettu yhteensopiville laitteille, jotka vaativat standardin USB Type-A - Mini-B (5-pin) -liitäntä. Kaapeli käyttää tinattua kuparia ja datajohtimet, joissa on D+/D- kierretty pari. Se tarjoaa kolmikerroksisen suojaus alumiinifoliolla ja 48-punos tinatulla kupariverkolla takaavat luotettavan suorituskykyä.

Tuotteen tekniset tiedot

Tärkeimmät ominaisuudet ja edut

1. Kompakti Mini-B -liitin Kannettavat laitteet

USB Mini-B -liitin on pienempi kuin tavallinen Type-B ja kestävämpi kuin Micro-B. Sitä käytetään monissa digitaalisissa kamerat, kannettavat musiikkisoittimet ja ulkoiset kiintolevyt, jotka on valmistettu viimeiset 15+ vuotta. Tämä kaapeli korvaa mukana toimitetut kaapelit, jotka rikkoutuvat tai eksyä.

2. 480 Mbps tiedonsiirto

Nopeudella 480 Mbps (USB 2.0 High-Speed) kaapeli käsittelee yleisiä kannettavien laitteiden työkuormia:

Kameran jakaminen ja valokuvien siirto: Lataa 32 Gt:n muisti kortti täynnä RAW-kuvia (noin 1 000 valokuvaa, kukin 30 Mt) alle 12:ssa minuuttia.

Musiikin synkronointi: Siirrä 10 Gt:n musiikkikirjasto (noin 2 500 kappaleita) alle 4 minuutissa.

Ulkoisen aseman varmuuskopiot: Kopioi 5 Gt:n kansio asiakirjoista ja mediaa kannettavalle kiintolevylle alle 2 minuutissa.

3. Samanaikainen synkronointi ja lataus

Kaapeli kuljettaa molemmat tehot (VBUS) ja data (D+/D-), joten voit synkronoida ja ladata samanaikaisesti. Tämä on hyödyllistä varten:

Kameran jakaminen: Liitä DSLR kannettavaan tietokoneeseen live-näkymää varten kuvaamalla samalla kun kameran akku on ladattu.

GPS-navigointi: Päivitä Garminin kartat sen latautuessa autossa tai työpöydällä.

Musiikkisoittimet: Synkronoi soittolistat laitteen latautuessa yön yli.

Kenttätietojen kerääminen: Pidä digitaalinen tallennin päällä pitkiä haastatteluja tai äänityksiä.

4. Kestävä rakenne

Mini-B-kaapeleita kuljetetaan usein mukana kameralaukut, reput ja hansikaslokerot. Tämä kaapeli on rakennettu päivittäiseen käyttöön käytä:

Päällevalettu vedonpoisto, joka ulottuu 25 mm jokaisesta liittimestä

Nikkelipinnoitetut messingiset liitinkuoret

Kultaväriset fosforipronssiliittimet

Yli 5 000 mekaanisesti vahvistettua asennus-/poistosykliä testaus

Joustava PVC-takki kestää taipumista ja hankausta

5. Folio + punossuojaus

Kannettavia laitteita käytetään usein lähellä langattomat häiriöt. Folio + punossuojaus tarjoaa EMI/RFI-hylkäyksen, auttaa välttämään:

Vioittuneet kuvatiedostot siirron aikana

Häiriöinen ääni musiikin synkronoinnin aikana

Keskeytetty varmuuskopiointi ulkoisille asemille

Epävakaat jakoyhteydet studiokuvauksissa

6. Universaali yhteensopivuus

Mini-B-portti oli vakiona kannettavia laitteita yli vuosikymmenen ajan. Tämä kaapeli on yhteensopiva:

Digitaalikamerat: Canon EOS (Rebel, 5D, 6D, 7D sarja), Nikon DSLR (D3xxx, D5xxx, D7xxx, D8xx-sarja), Sony Alpha (vanhemmat mallit), Pentax, Olympus, Fujifilm X-sarja (vanhemmat mallit), Panasonic Lumix (vanhemmat)

Kannettava musiikki: iPod classic, iPod nano (vanhemmat sukupolvet), SanDisk Sansa, Sony Walkman (digitaalinen), Creative Zen, Zune

Ulkoinen tallennustila: 2,5 tuuman kannettavat kiintolevyt WD:ltä, Seagate Toshiba, Hitachi, Samsung (enne 2018 mallit)

GPS ja navigointi: Garmin-kämmenlaitteet (GPSMAP, eTrex-sarja), TomTom auton GPS

Äänitys ja ääni: Zoom H-sarja (H4n, H5, H6), Tascam DR-sarja, Sony ICD-sarja

Muut: Vanhemmat Kindle-e-lukijat, kojelautakamerat, itkuhälyttimet, digitaaliset mikroskoopit, kannettavat projektorit, MIDI-koskettimet, DIY-elektroniikka levyt (Arduino ja Mini-B)

7. Taaksepäin yhteensopiva

Toimii USB 3.0 -porttien kanssa (toimii 2.0 nopeudella) ja USB 1.1 -portit. Yksi kaapeli sekalaitteiden ympäristöihin.

Sovellusskenaariot

Valokuvausstudiot ja paikkakuvaukset: Liitä DSLR a kannettava tietokone live-esikatseluun, RAW-tiedostojen siirtämiseen ja kameran akun säilyttämiseen veloitettu.

Matkailu ja seikkailu: Pidä mukanasi ylimääräistä Mini-B-kaapelia a kamera, GPS ja kannettava asema.

Musiikin ja äänen tuotanto: Synkronoi musiikkikirjastot, siirrä kenttätallenteita ja liitä kannettavat tallentimet editointityöasemaan.

Koti- ja toimistovarmuuskopiointi: Liitä kannettavat ulkoiset asemat pöytätietokoneet rutiininomaiseen tiedostojen varmuuskopiointiin.

Koulutus ja kenttätutkimus: Käytä tiedonkeruulaitteiden kanssa, kädessä pidettävät GPS ja kannettavat instrumentit.

Vähittäiskauppa ja verkkokauppa: Suuri määrä kameran lisävaruste kauppoja, elektroniikkakauppiaita ja verkkomyyjiä.

Tee itse ja elektroniikka: Connect Arduino, Raspberry Pi (vanhempi mallit) ja kehityslevyt ohjelmointia ja virheenkorjausta varten.

Tekninen rakentaminen

Mini-B 5-nastainen kokoonpano

5-nastaisessa Mini-B:ssä on VBUS (teho), D+/D- (datapari) ja maadoitus. Kultaväriset fosforipronssiliittimet vähintään 5 000 kiertoa.

D+/D- Differentiaalipari

Datalinjat ovat tiukasti kierrettyjä (6–8 kierrosta tuumalla) ylikuulumisen minimoimiseksi ja signaalin eheyden ylläpitämiseksi 480 Mbps.

28 AWG-virtajohtoa

28 AWG tinattua kuparijohdinta tarjoavat matalaresistanssin tehopolun (noin 0,06 Ω per jalka). Jännite pisara pysyy alle 0,2V 2,4A:ssa.

Folio + punos suojaus

Alumiinifolio tarjoaa 100 % kattavuus korkeataajuisia EMI:tä vastaan. 48-punos tinattu kupariverkko lisää mekaaninen lujuus ja matalataajuinen kohinanvaimennus.

100 % automaattinen testaus

Jokainen kaapeli käy läpi:

Jatkuvuus (kaikki 5 nastaa)

Oikosulkueristys

Hi-Pot-eristys (300V DC, >10MΩ)

Vastus (VBUS ja maadoitus)

Toimiva kättely USB-isännällä

Laadunvarmistus

TLD toimii ISO-9001:2015:n mukaisesti sertifioitu laadunhallinta.

Miksi valita TLD

Vuonna 2008 perustettu TLD on kooltaan 12 000 m² ISO-9001-sertifioitu valmistaja, toimittaja ja viejä, jolla on yli 200 työntekijää ja 15 omaa T&K-insinööriä. Dongguanin laitos on täysin automatisoitu tuotantolinjat – leikkaus, irrotus, juottaminen, päällemuovaus ja testaus.

TLD toimittaa maailmanlaajuisia tuotemerkkejä, mukaan lukien ZTE, Skyworth ja Hisense sekä kameran/äänen tukkumyyjät jälleenmyyjiä ja verkkokaupan myyjiä 55 maassa.

Mitä TLD tarjoaa:

Tehtaan suora hinnoittelu tukku- ja massatilauksille

Mukautetut pituudet (3ft, 6ft, 10ft), värit (musta, valkoinen, sininen, punainen), liitinmerkinnät ja vähittäismyyntipakkaukset

Yksityiset etiketit, mukautetut läpipainopakkauskortit ja täydet vähittäismyyntilaatikot

Ilmaiset näytteet päteville ostajille 5–7 päivän sisällä

Vakiomallit varastossa nopeaa toimitusta varten

98,5 % toimitusennätys 24 kuukauden aikana

Asiantuntijat ja tekninen tuki

Asiakaslausunto

ProPhoto Supplies (Yhdysvallat): "Numputtelemme TLD:n Mini-B-kaapelit kameran kiinnikkeillämme ja lisävarusteillamme. Valokuvaajat pitävät rakennuslaatu – ei enää hauraita kaapeleita, jotka epäonnistuvat kesken kuvan. Olemme tilannut yli 5000 yksikköä ja palautusprosentti on käytännössä nolla."

FAQ

K1: Mitkä laitteet käyttävät Mini-B:tä liitin?

V: Mini-B-liitin oli laajalti käytetään digitaalikameroissa (Canon/Nikon/Sony DSLR), kannettavissa musiikkisoittimissa (iPod) classic/nano, SanDisk), ulkoiset 2,5 tuuman kovalevyt, GPS-kämmenlaitteet, digitaaliset äänittimet ja muu kannettava kulutuselektroniikka, joka on valmistettu 2000-luvun puolivälistä 2010-luvun loppuun. Jos laitteessasi on pieni, puolisuunnikkaan muotoinen USB-portti (leveämpi pohjasta), se on todennäköisesti Mini-B.

Q2: Onko tämä sama kuin Micro-B kaapeli?

V: Ei. Mini-B ja Micro-B ovat erilaisia liittimiä. Mini-B on leveämpi ja paksumpi (noin 10,6 mm × 7,5 mm). Micro-B on kapeampi ja litteämpi. Ne eivät ole keskenään vaihdettavissa. Tämä kaapeli on erityisesti Mini-B-portteja varten.

Q3: Toimiiko tämä kaapeli minun kanssani Canon vai Nikon DSLR jaettua?

V: Kyllä. Canon EOS -sarja (Rebel, 5D, 6D, 7D jne.) ja Nikonin DSLR-kamerat (D3xxx, D5xxx, D7xxx, D8xx jne.) Mini-B-porteilla toimii. Voit käyttää sitä tiedostojen siirtoon, suoran näkymän jakamiseen ja lataamiseen (riippuen kamerasi asetuksista).

Q4: Mikä on enimmäistietojen määrä siirtonopeus?

V: 480 Mbps (High-Speed ​​USB 2.0). Nopeita siirtoja varten TLD tarjoaa myös USB 3.0 Mini-B -kaapeleita – ota yhteyttä myyntiin joukkue.

Q5: Voiko tämä kaapeli ladata laitteeni tiedonsiirron aikana?

V: Kyllä. Kaapeli kuljettaa molempia tehoja (VBUS) ja data (D+/D-), joten voit synkronoida ja ladata samanaikaisesti.

Q6: Voinko saada tämän kaapelin mukautettuna väreillä vai logollani?

V: Kyllä. TLD tarjoaa yksityisiä tuotemerkkejä ja OEM-palvelut – mukautetut värit (musta, valkoinen, sininen, punainen, pinkki jne.), laser kaiverrus liittimen kuoreen, painettu tuotemerkki takkiin ja custom pakkaus.

Q7: Tarjoatko ilmaisia ​​näytteitä?

V: Kyllä – TLD tarjoaa ilmaisia näytteitä päteville yrityksille. Maksat vain toimituskulut. Testaa kaapelia todelliset laitteet ennen joukkotilauksen tekemistä.

Tutustu lisää TLD:stä

USB- ja AV-kaapelit:

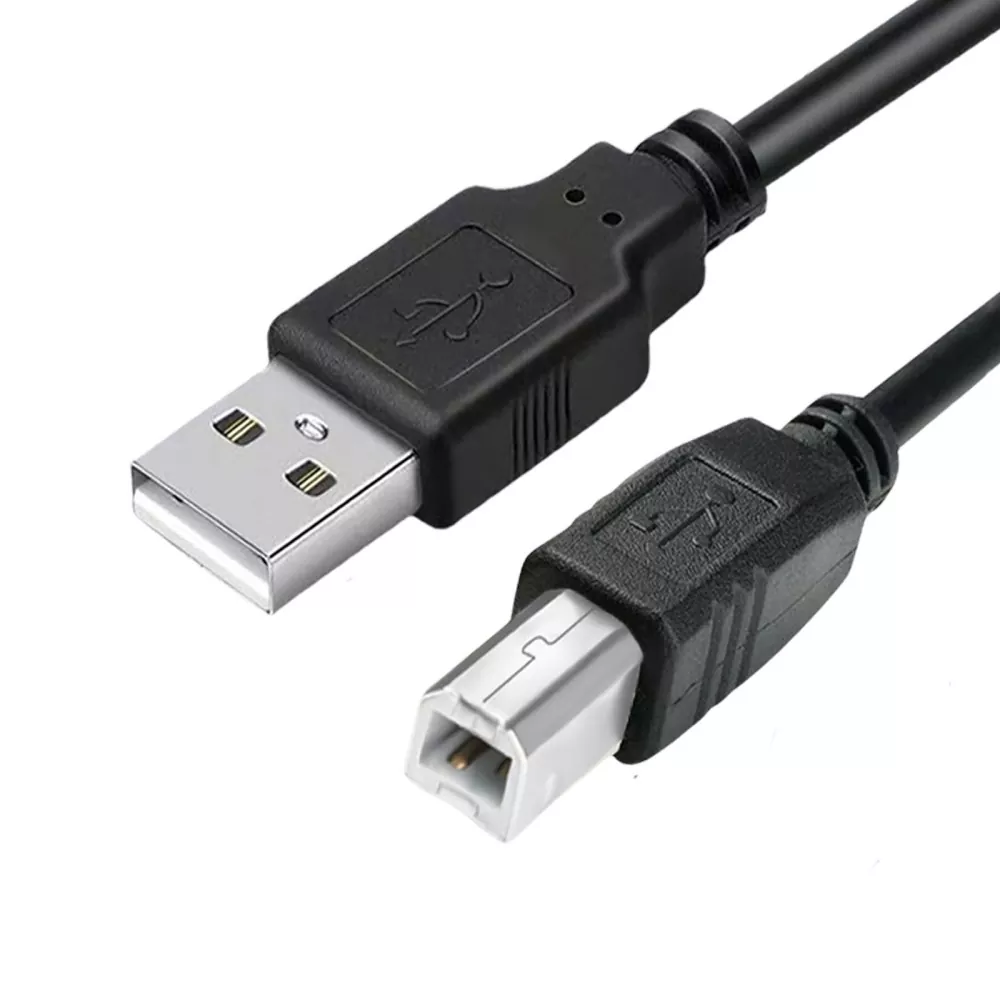

USB 2.0 A–B -kaapeli 6 jalkaa – nopea tulostin/skannerijohto

USB 3.0 A–C -kaapeli 6 jalkaa – punottu nailonversio

Nopea 6 jalan HDMI-kaapeli Ethernetillä – 4K HDR -valmius

Starlink-tarvikkeet:

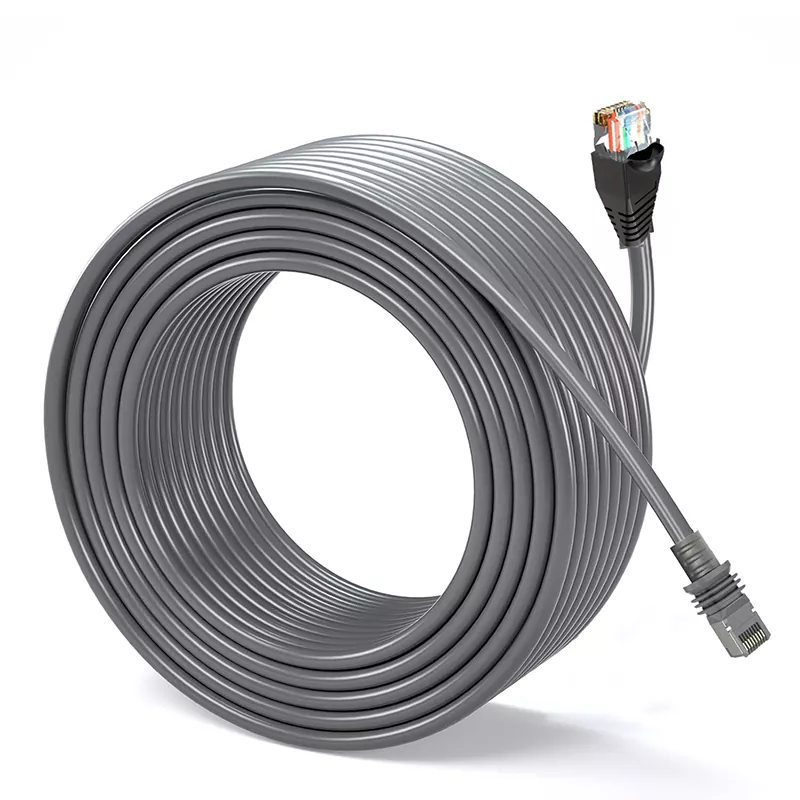

Starlink Gen 2/Gen 3 lautasen jatkojohto – 75ft/150ft Säänkestävä
