A Starlink DC - XT30 kaapelion erikoistunut virtakaapeli, joka on suunniteltu yhdistämään yhteensopiva Starlink DC -virtaliitäntä virtalähteeseen tai akkujärjestelmään XT30-liittimen avulla. Se voi olla hyödyllinen kannettavissa tietoliikenteessä, matkailuautoissa, hätävarajärjestelmissä, aurinkovoimalla toimivissa asennuksissa, robotiikassa, droneissa ja muissa verkon ulkopuolella olevissa sovelluksissa, joissa tavanomainen vaihtovirta on hankalaa tai ei ole saatavilla. Tärkeimmät suunnittelunäkökohdat ovat liittimien yhteensopivuus, jännitevaatimukset, virtakapasiteetti, napaisuus, kaapelin rakenne, eristys, vedonpoisto ja ympäristöolosuhteet. Oikean kaapelin valinta on erityisen tärkeää, koska Starlink-laitteisto vaihtelee tuotesukupolven ja mallin mukaan. Oikein suunniteltu kaapeli voi yksinkertaistaa tasavirran integrointia samalla, kun se vähentää tarpeettomia muunnosvaiheita akkujärjestelmän ja tietoliikennepäätteen välillä.
Sisällysluettelo
- Mikä on Starlink DC - XT30 -kaapeli?
- Miksi suora tasavirta on hyödyllinen Starlink-järjestelmille?
- Kuinka kaapeli on suunniteltu?
- Tärkeimmät tiedot, jotka on tarkistettava ennen ostamista
- Missä Starlink DC - XT30 -kaapelia voidaan käyttää?
- Mitä ongelmia oikea kaapeli voi ratkaista?
- Kuinka kaapeli pitäisi asentaa?
- Starlink DC–XT30 -kaapeli vs. perinteinen vaihtovirtaasetus
- Mitä ostajan tulee tarkistaa ennen tilaamista?
- Kuinka kaapelin luotettavuus voidaan säilyttää?
- Usein kysytyt kysymykset
- Lopullisia huomioita
Artikkelin pääpiirteet
Ymmärrä DC-XT30-liitännän tarkoitus Starlink-virtajärjestelmässä.
Tarkista liitin, johdin, eristys, napaisuus ja vedonpoistonäkökohdat.
Tutustu matkailuautojen, meri-, hätä-, aurinko-, mobiili- ja teollisuuskäyttöön.
Ota selvää, mitä ostajien tulee tarkistaa ennen kaapeleiden tilaamista pieninä tai suuria määriä.
Mikä on Starlink DC - XT30 -kaapeli?

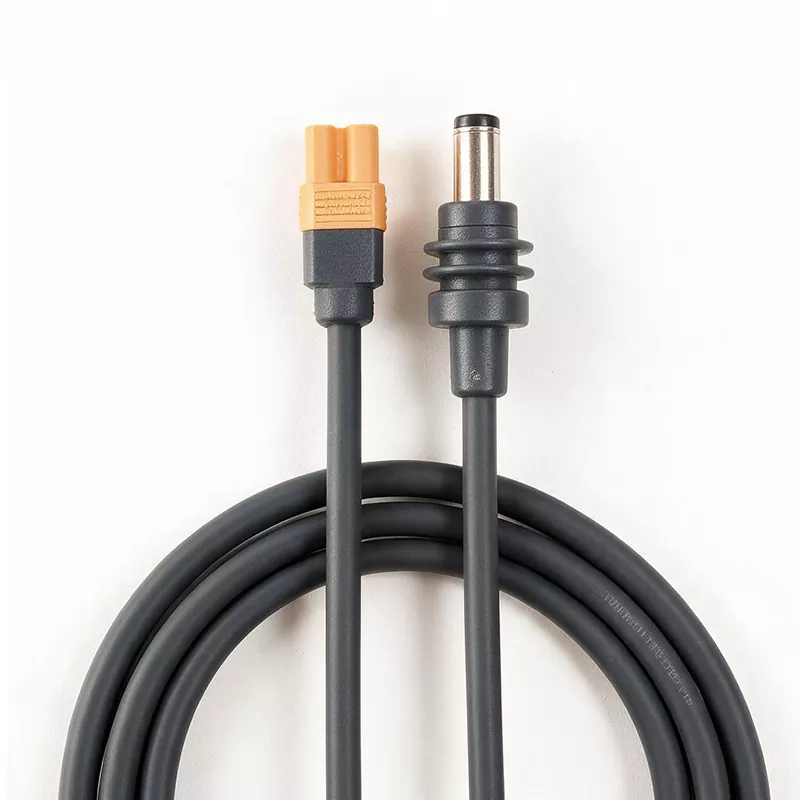

Starlink DC–XT30 -kaapeli on liitäntäkaapeli, joka on tarkoitettu yhdistämään yhteensopiva Starlink DC -virtaliitäntä ja XT30-tyyppinen liitin, jota käytetään akussa, kannettavassa virtajärjestelmässä tai muussa tasavirtalähteessä. Perustarkoitus on yksinkertainen: siirtää sähkötehoa sopivasta DC-lähteestä Starlink-laitteistoon ilman tarpeetonta AC-inversiovaihetta.
Tämäntyyppinen kaapeli on erityisen tärkeä käyttäjille, jotka käyttävät Starlinkiä paikoissa, joissa verkkosähkö ei ole saatavilla, epävakaa tai hankalaa. Sen sijaan, että akun tasavirta muutetaan AC:ksi ja sen jälkeen muutetaan takaisin tasavirtaan virtalähteen kautta, oikein suunniteltu DC-liitäntä voi luoda suoremman virtapolun.
Liittimen muoto ei kuitenkaan yksin määritä yhteensopivuutta. Starlink-tuotteilla on erilaiset laitteistokokoonpanot ja tehoarkkitehtuurit. Esimerkiksi Starlink Mini on määritelty DC-teholla ja 12–48 V:n tuloalueella ja 60 W:n enimmäistuloteholla Starlinkin julkaistujen teknisten tietojen mukaan. Ostajien tulee siksi tarkistaa tarkka Starlink-malli ja sen sähkövaatimukset ennen kaapelin valintaa.
Miksi suora tasavirta on hyödyllinen Starlink-järjestelmille?
Monet mobiilitehojärjestelmät perustuvat akkuihin, jotka luonnollisesti tuottavat tasavirtaa. Aurinkopaneelit, litiumakut, ajoneuvojen sähköjärjestelmät, kannettavat voimalaitokset ja vara-akkujärjestelmät ovat kaikki yleensä riippuvaisia sisäisestä tasavirrasta.
Perinteinen kokoonpano voi vaatia akun syöttämään invertteriä, invertteriä vaihtovirtaa varten ja virtasovittimen vaihtovirran muuttamiseksi takaisin tasavirtaan. Jokainen muunnos tuo ylimääräisiä laitteita, johdotuksia, lämpöä ja mahdollisia energiahäviöitä.
Sopiva suora DC-liitäntä voi yksinkertaistaa arkkitehtuuria. Sovelluksissa, joissa energiatehokkuudella, kompaktilla ja akun käyttöajalla on merkitystä, tarpeettomien muunnosvaiheiden eliminoiminen voi helpottaa järjestelmän hallintaa.
- Tukee integrointia yhteensopivien DC-akkujärjestelmien kanssa.
- Voi vähentää konversiokomponenttien määrää mobiiliasetuksissa.
- Auttaa luomaan puhtaamman ja kompaktimman kaapelijärjestelyn.
- Voi olla hyödyllinen aurinkoenergialla ja ajoneuvopohjaisissa järjestelmissä.
- Tarjoaa käytännöllisen liitäntätavan kannettaville viestintälaitteille.
Kuinka kaapeli on suunniteltu?
Luotettava Starlink DC-XT30 -kaapeli koostuu useammasta kuin kahdesta liittimestä, jotka on liitetty parilla johdolla. Sen rakenne on sovitettava aiotun sovelluksen sähkö- ja ympäristövaatimuksiin.
| Komponentti | Toiminto | Miksi sillä on merkitystä |
|---|---|---|
| Starlink-puolen liitin | Liitännät yhteensopivien Starlink-laitteiden kanssa | On vastattava tarkasti laitteen ja liittimen kokoonpanoa |
| XT30 liitin | Yhdistetään yhteensopivaan tasavirtalähteeseen | Napaisuuden ja liitosasetuksen on oltava oikea |
| Kuparijohtimet | Kuljeta tasavirtaa | Johdon koko vaikuttaa jännitehäviöön ja lämpötehoon |
| Eristävä takki | Suojaa johtimia | Tärkeää kulutukselle, lämpötilalle, kosteudelle ja ulkokäyttöön |
| Vedonpoisto | Vähentää liittimen mekaanista rasitusta | Auttaa estämään ennenaikaisia kaapeli- tai liitinvaurioita |
Tärkeimmät tiedot, jotka on tarkistettava ennen ostamista
Virtajohdon ostaminen tarkistamatta sähkövaatimuksia voi johtaa huonoon suorituskykyyn tai laitevaurioihin. Ostajien tulee määrittää koko tehopolku ennen tilauksen tekemistä.
- Starlink malli:Tunnista tarkka terminaali tai tuotesukupolvi.
- Tulojännite:Varmista, että lähdejännite on laitteen sallitulla alueella.
- Suurin virta:Varmista, että kaapeli ja liittimet kantavat turvallisesti tarvittavan virran.
- Vastakkaisuus:Tarkista positiiviset ja negatiiviset liitännät ennen järjestelmän käynnistämistä.
- Liittimen kokoonpano:Vahvista liittimen tyyppi, sukupuoli, näppäimet ja nastajärjestys.
- Kaapelin pituus:Valitse riittävä pituus asennusta varten jättämättä liiallisia kaapelisilmukoita.
- Johdon mittari:Ota huomioon nykyinen kysyntä, kaapelin pituus ja hyväksyttävä jännitehäviö.
- Ympäristöluokitus:Valitse ulkokäyttöön tai mobiilisovelluksiin lämpöä, kylmää, kosteutta ja hankausta varten sopiva eristys.
- Laadunvalvonta:Tarkista puristus, juottaminen, liittimen kiinnitys, vaipan laatu ja jatkuvuuden testaus.
| Erittely | Suositeltu vahvistus | Yleinen riski, jos se jätetään huomioimatta |
|---|---|---|
| Jännite | Vertaa lähdelähtöä Starlink-vaatimuksiin | Epävakaa toiminta tai laitevaurio |
| Vastakkaisuus | Varmista johdotus ennen liittämistä | Virheellinen sähköliitäntä |
| Nykyinen kapasiteetti | Tarkista johtimien ja liittimien arvot | Liiallinen lämmitys |
| Kaapelin pituus | Tasapainon asennustarpeet jännitehäviöllä | Vähentynyt sähköinen suorituskyky |
| Ympäristö | Valitse sopiva takki ja rakenne | Ennenaikainen vanheneminen tai mekaaninen vika |
Missä Starlink DC - XT30 -kaapelia voidaan käyttää?
Suoran tasavirtakaapelin arvo tulee erityisen selväksi, kun Starlink otetaan käyttöön kauempana kuin tavallisesta pistorasiasta. Oikein sovitettu kaapeli voi tukea erilaisia mobiili- ja off-grid-arkkitehtuureja.
Matkailuautot ja retkeily
Liitä yhteensopiva Starlink-laite ajoneuvon akkuun tai kannettavaan tasavirtajärjestelmään mobiiliyhteyksiä varten.
Aurinkojärjestelmät
Integroi yhteensopiva Starlink-asennus akkukäyttöiseen aurinkosähköasennukseen.
Hätäviestintä
Tukee väliaikaista yhteyttä, kun verkkovirtaa ei ole saatavilla tai se on epäluotettavaa.
Etätyöpaikat
Tarjoa käytännöllinen teholiitäntä tilapäisiin kenttätoimistoihin ja etätoimintoihin.
Kannettavat voimalaitokset
Käytä yhteensopivia DC-lähtöjä yksinkertaistaaksesi matkaviestintälaitteiden tehoarkkitehtuuria.
Robotiikka & Droonit
Hyödyllinen, kun tarvitaan pienikokoisia tasavirtaliitäntöjä erikoistuneilla mobiilialustoilla.
Mitä ongelmia oikea kaapeli voi ratkaista?
Monissa liikkuvissa asennuksissa kaapeli on pieni komponentti, mutta kriittinen osa voimaketjua. Sopimaton kaapeli voi aiheuttaa ajoittaisia yhteyksiä, liiallista jännitehäviötä, liittimen kuumenemista tai vaikeaa asennusta.
- Vähentää tarpeettomia muunnosvaiheita:Sopiva suora-DC-arkkitehtuuri voi yksinkertaistaa tehopolkua.
- Parantaa asennuksen joustavuutta:Kaapelikokoonpanot voidaan suunnitella tietyille laiteasetelmille.
- Tukee kannettavaa toimintaa:Kaapelilla voidaan liittää yhteensopivat liittimet akkupohjaisiin järjestelmiin.
- Auttaa tilanhallinnassa:Tarkoituksenmukainen kaapeli voi vähentää tilaa vieviä sovittimia ja ylimääräistä johdotusta.
- Tukee räätälöityjä projekteja:OEM-kaapeleiden toimittajat voivat säätää pituutta, liitinkokoonpanoa, langan mittaa ja vaippamäärityksiä projektin vaatimusten mukaisesti.
Avain ei ole vain fyysisen yhteyden luominen. Kaapelia tulee käsitellä osana koko sähköjärjestelmää, ja sen tekniset tiedot on sovitettava virtalähteeseen ja liitettyihin laitteisiin.
Kuinka kaapeli pitäisi asentaa?
Oikea asennus alkaa ennen kaapelin kytkemistä. Virtalähde, Starlink-malli, liitinkokoonpano ja kaapelin tekniset tiedot tulee ensin tarkistaa.
- Katkaise DC-virtalähde ennen kytkennän tekemistä.
- Tarkista virtalähteen jännite ja napaisuus.
- Tarkista Starlink-laitteen malli ja yhteensopiva virtaliitäntä.
- Tarkista molemmat liittimet vaurioiden, likaantumien tai löystyneiden liittimien varalta.
- Liitä XT30-puoli tukevasti yhteensopivaan tasavirtalähteeseen.
- Liitä Starlink-puoli pakottamatta tai kiertämättä liitintä.
- Reititä kaapeli pois terävistä reunoista, liiallisesta kuumuudesta, liikkuvista osista ja kohdista, joissa se voi puristua.
- Kiinnitä kaapeli niin, että toistuva liike ei rasita suoraan liittimiä.
- Virta järjestelmään ja tarkkaile yhteyttä ensimmäisen käytön aikana.
Starlink DC–XT30 -kaapeli vs. perinteinen vaihtovirtaasetus
Molemmat tehoarkkitehtuurit voivat olla sopivia asennuksesta riippuen. Ero on ensisijaisesti siinä, kuinka sähköenergia saapuu Starlink-laitteistoon.
| Tekijä | DC-to-XT30-kokoonpano | Perinteinen AC-kokoonpano |
|---|---|---|
| Virtalähde | Akku tai yhteensopiva tasavirtalähde | AC verkkovirta tai AC generaattori |
| Muuntaminen | Voi vähentää muunnosvaiheita | Saattaa vaatia AC-DC-muunnoksen |
| Liikkuvuus | Sopii hyvin mobiilijärjestelmiin | Sopii parhaiten käytettävissä olevaan AC-infrastruktuuriin |
| Järjestelmän koko | Mahdollisesti kompakti | Saattaa vaatia lisäteholaitteita |
| Tyypillisiä sovelluksia | Matkailuautot, aurinko, kenttäjärjestelmät, kannettava sähkö | Koteihin, toimistoihin, kiinteät asennukset |
Mitä ostajan tulee tarkistaa ennen tilaamista?
Yksittäisille käyttäjille yhteensopivuus on ensisijainen näkökohta. Jakelijoiden, asentajien ja OEM-ostajien kannalta tuotannon johdonmukaisuus tulee yhtä tärkeäksi.
- Tarkka Starlink-tuotteiden yhteensopivuus
- Liittimen tyyppi ja liitoskokoonpano
- XT30-liittimen tekniset tiedot
- Jännite- ja virtavaatimukset
- Positiivinen ja negatiivinen napaisuus
- Johdinmateriaali ja lankamittari
- Vaadittu kaapelin pituus
- Takin materiaali ja lämpötila-alue
- Ulko-, UV-, kosteus- ja hankausvaatimukset
- Liittimen kiinnitys ja vedonpoisto
- Jatkuvuuden ja napaisuuden testaus
- OEM/ODM-räätälöintimahdollisuus
- Näytteen hyväksyntä ja erän yhdenmukaisuus
Irtotavaraostajien tulisi myös kysyä tuotantokapasiteettia, laadunvalvontamenettelyjä, näytteen vahvistusta, pakkaamista, merkintöjä ja lähetysvaatimuksia. Erikoistuneiden kaapelikokoonpanojen osalta toimittaja, joka voi viestiä selkeästi sähköisistä eritelmistä, voi vähentää riskiä saada tuote, joka vaatii uudelleensuunnittelua toimituksen jälkeen.
Kuinka kaapelin luotettavuus voidaan säilyttää?
Oikea huolto on yksinkertaista, mutta tärkeää erityisesti ulkona tai liikkuvissa ympäristöissä käytettäville kaapeleille.
- Tarkasta säännöllisesti liittimien muodonmuutoksia, korroosiota, likaa tai löysyyttä.
- Tarkista, ettei kaapelin vaipassa ole viiltoja, hankausta, puristumia tai paljaita johtimia.
- Vältä kaapelin toistuvaa taivuttamista samassa kohdassa.
- Pidä liittimet poissa tarpeettomalta kosteudelta ja lialta.
- Älä vedä kaapelia liitinkotelosta.
- Vaihda kaapelit, joissa näkyy näkyviä sähköisiä tai mekaanisia vaurioita.
- Pysyviin asennuksiin on käytettävä asianmukaista kaapelin reititystä ja mekaanista tukea.
Starlinkin omassa dokumentaatiossa korostetaan, että kaapelikokoonpanot ovat tietyissä järjestelmissä laitekohtaisia ja että kaapeleita tulee käyttää soveltuvan laiteasennusohjeen mukaisesti. Tämä on toinen syy tarkan laitteiston tunnistamiseen ennen korvaavan tai mukautetun kaapelin valitsemista.
Usein kysytyt kysymykset
Voidaanko Starlink DC–XT30 -kaapelia käyttää kaikissa Starlink-malleissa?
Ei. Yhteensopivuus riippuu tietystä Starlink-laitteistosta, tehoarkkitehtuurista, liitinkokoonpanosta, jännitealueesta ja napaisuudesta. Tarkista aina tarkka malli ennen kaapelin ostamista tai liittämistä.
Mikä on XT30-liitännän käytön tärkein etu?
XT30-liittimiä käytetään yleisesti pienikokoisissa tasavirtajärjestelmissä, ja ne voivat tarjota käytännöllisen polarisoidun liitännän yhteensopiville akku- ja kannettaville virtasovelluksille. Sopivuus riippuu laitteiston sähkövaatimuksista.
Voiko kaapelia muokata?
Kyllä. Valmistajasta riippuen räätälöinti voi sisältää kaapelin pituuden, johdon mittasuhteen, liitinkokoonpanon, vaippamateriaalin, merkinnät, pakkaukset ja muut kokoonpanovaatimukset.
Onko pidempi kaapeli aina parempi?
Ei välttämättä. Pidemmät tasavirtakaapelit voivat aiheuttaa ylimääräisen jännitehäviön ja saattavat vaatia sopivan johdinkoon. Kaapelin pituus tulee valita todellisen asennusetäisyyden ja sähkövaatimusten mukaan.
Voidaanko tämän tyyppistä kaapelia käyttää aurinkosähköjärjestelmissä?
Sitä voidaan käyttää aurinkoenergiajärjestelmässä, kun akku, latausohjain, tasavirtalähtö, kaapeli ja Starlink-laitteet ovat sähköisesti yhteensopivia. Kaapeli itsessään ei säädä jännitettä, joten koko tehoarkkitehtuuri on suunniteltava oikein.
Mitä jakelijoiden tulee ottaa huomioon, kun ne ostavat irtotavarana?
Joukkoostajien tulee ottaa huomioon liittimen johdonmukaisuus, johtimien tekniset tiedot, kaapelin mitat, testausmenettelyt, räätälöintimahdollisuus, pakkaus, tuotantokapasiteetti, näytteen hyväksyntä ja erien välinen yhdenmukaisuus.
Kuka voi toimittaa räätälöityjä Starlink DC - XT30 -kaapeleita?
Erikoistuneet kaapelivalmistajat voivat kehittää ja valmistaa räätälöityjä kaapelikokoonpanoja asiakkaan liitin-, sähkö-, mitta-, ympäristö- ja pakkausvaatimusten perusteella. TLD Electronics (HK) Co., Limited tarjoaa Starlink DC–XT30 -kaapeliratkaisuja sovelluksiin, jotka vaativat yhteensopivia tasavirtaliitäntöjä.
Lopullisia huomioita
Starlink DC–XT30 -kaapeli voi olla tärkeä komponentti kannettavassa tai verkon ulkopuolisessa liitäntäjärjestelmässä. Sen ensisijaisena tehtävänä on luoda sopiva tasavirtaliitäntä yhteensopivien Starlink-laitteiden ja XT30-pohjaisen virtalähteen välille. Käytännön arvo syntyy kaapelin sovittamisesta koko sähköjärjestelmään sen sijaan, että yksinkertaisesti sovitettaisiin liittimen muoto.
Onnistuneen käyttöönoton varmistamiseksi ostajien tulee tarkistaa Starlink-malli, jännitealue, virtavaatimukset, napaisuus, liitinkokoonpano, kaapelin pituus, johtimen koko, eristys ja ympäristöolosuhteet. Nämä yksityiskohdat ovat erityisen tärkeitä matkailuautoille, aurinkosähköasennuksille, hätäviestintäjärjestelmille, kannettaville voimalaitoksille, etätyömaille ja muille mobiilisovelluksille.
Projekteissa, jotka vaativat tiettyjä kaapelipituuksia, liitinkokoonpanoja, johtomäärityksiä, merkintöjä tai massatuotantoa, yhteistyö kokeneen kaapelivalmistajan kanssa voi tehostaa tuotekehitystä ja hankintaa.
